三坐標測量機的介紹快來這篇文章了解吧

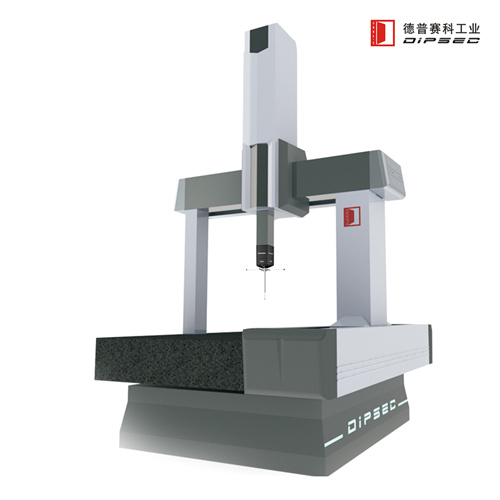

坐標測量機是一種能夠顯示六面體空間中幾何形狀、長度和圓劃分的測量能力的儀器，也稱為坐標測量儀或立方體元。

三坐標測量機的測量原理

坐標測量機是測量和獲取尺寸數據*有效的方法之一，因為它可以替代多種表面測量工具和昂貴的組合量規，并將復雜測量任務所需的時間從數小時減少到數分鐘。坐標測量機的功能是快速準確地評估尺寸數據，為操作人員提供有關生產過程的有用信息，這與所有人工測量設備有很大不同。當被測物體放置在三坐標測量空間中時，可以得到被測物體上各測量點的坐標位置。根據這些點的空間坐標值，可以計算出被測物體的幾何尺寸、形狀和位置。

三座標使用方法:

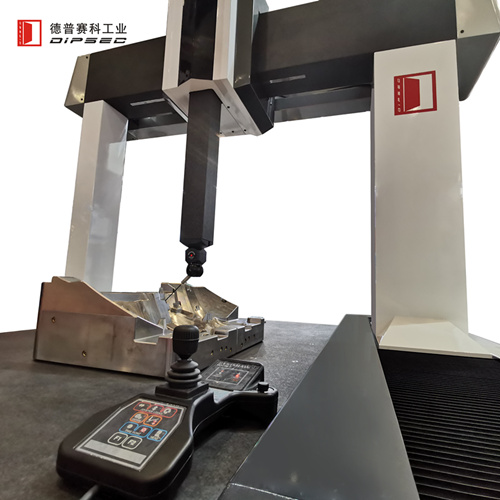

三坐標測量機按測量方法可分為接觸測量和非接觸測量以及接觸和非接觸測量的組合。接觸測量常用于測量機械加工產品、壓制產品、金屬薄膜等。本文以接觸式測量機為例，說明掃描物體表面獲取數據點的幾種方法。數據點的結果可用于數據分析處理，為逆向工程技術提供原始信息。掃描是指通過測量機應用PC- DMIS軟件在被測物體表面特定區域采集數據點。該區域可以是直線、面片、零件的一部分、零件的曲線或距離邊緣一定距離的圓周。掃描類型與測量方式、探頭類型、CAD文件等有關。狀態按鈕(手動/數據控制)決定了屏幕上可選的“掃描”選項。如果測量使用DCC方法，并且有CAD文件可用，則掃描方法為開放線性、封閉線性、面片、截面和周長掃描。如果使用DCC方法進行測量，并且只有線框CAD文檔，那么可以選擇“OPEN LINEAR”、“CLOSED LINEAR”和“PATCH”的掃描方法。如果使用手動測量模式，只能使用基本的“TTP掃描”模式。如果探頭在手動測量中是剛性的，可用的選項有固定增量、可變增量、時間增量和體軸掃描。

坐標使用注意事項:

坐標測量儀的正確使用對其使用壽命和精度起著關鍵作用，應注意以下問題:

1.提升工件前，將探頭返回坐標原點，為提升位置預留較大空間；工件應平穩起吊，不得撞擊坐標測量儀的任何部件。

2.正確安裝零件，并*零件和測量機的等溫要求在安裝前得到滿足。

3.只有建立正確的坐標系，*建立的坐標系符合圖紙要求，測量數據才能準確。

4.當編程程序自動運行時，需要防止探頭與工件的干涉，因此需要增加*點。

5.對于一些又大又重的模具和檢具，測量結束后要及時吊起工作臺，避免工作臺長時間處于負載狀態。

坐標測量機的應用

主要用于測量箱體、框架、齒輪、凸輪、蝸輪、蝸桿、葉片、曲線、曲面等。在機械、汽車、航空、軍工等行業，家具、工具原型、機器等中小型配件、模具等。也可用于電子、五金、塑料等行業。它可以*檢測工件的尺寸、形狀和位置公差，從而完成零件檢測、形狀測量和形狀測量。

制造業的質量目標是保持零件的生產符合設計要求。然而，保持生產過程的一致性需要控制制造過程。建立和保持制造過程一致性*有效的方法是準確測量工件尺寸，在獲得尺寸信息后將數據進行分析并反饋到生產過程中，使其成為持續提高產品質量的有效工具。

坐標測量機是測量和獲取尺寸數據*有效的方法之一，因為它可以替代多種表面測量工具和昂貴的組合量規，將復雜測量任務所需的時間從數小時減少到數分鐘，快速準確地評估尺寸數據，并為操作人員提供關于生產過程狀態的有用信息。
