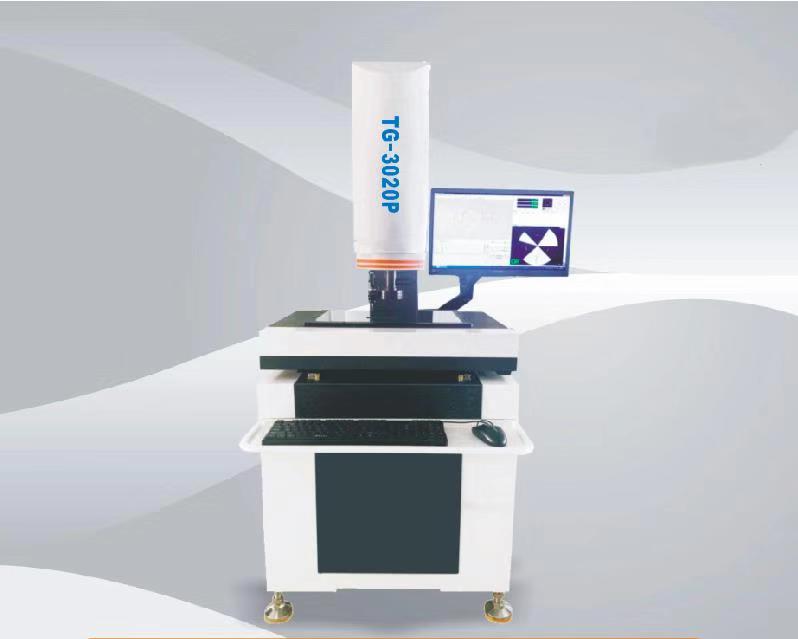

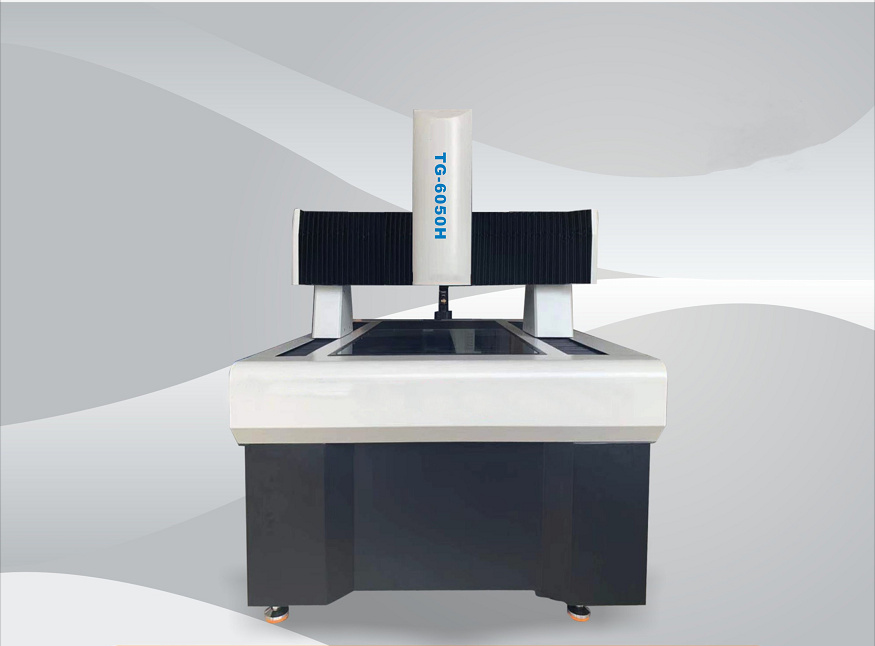

圖像測量儀常見故障排除

1.工作臺運動時有異常噪音或停滯:一般是導軌有污漬或導軌缺少潤滑油引起的，導軌可以清洗后重新加潤滑油。

2.工作臺光桿空轉或摩擦傳動不順暢:一般是壓縮彈簧在摩擦機械接觸時松緊不合適，可根據情況適當鎖緊或松開壓縮彈簧的螺絲。

3.工作臺只能向一個方向移動:檢查限位開關是否完好或限位開關電路是否完好。

4.升降傳動故障:一般調節螺桿固定螺絲和Z軸松緊螺絲可以*升降順暢。

5.投影屏旋轉不平穩，有異常噪音:端面雜質和銹斑可以清洗。

6.圖像區無圖像:檢查視頻輸入線是否插好或在軟件系統中重置視頻輸入信號。

7.自動圖像測量儀數據區計數異常:一般原因是信號線接觸不良或系統設置不正確。重新插入信號線，或按照手冊中的規定設置每個數軸的線性補償值。

8.關鍵故障和系統無響應:系統可以清除并重新啟動。

9.圖像區域有黑屏:檢查顯示器電源線和信號線是否插好，用萬用表測量電源電壓，判斷是否是電源板問題。

10.成像問題(如成像模糊、暗區、黑點):物鏡、工作臺玻璃、聚光器、反射鏡、投影屏可根據不同情況進行清洗。在這種情況下，這些部位通常很臟或有異物。

以上是使用影像測量儀過程中遇到的常見問題的處理方法。如需調整儀器結構，或拆卸儀器更換重要部件，請盡可能或在廠家指導下向廠家要求處理。調整后，應對儀器進行校準，以*儀器的正常使用。
